DONATONI Z 1400 es una estación de trabajo multifunción CNC de gran tamaño y control numérico, con cinco/seis ejes interpolados y carrera del eje Z de 1400mm. Es indicada para realizar elaboraciones de perfilado sencillas y complejas, rectilíneas, cóncavas, convexas, de arco, excavaciones de sección bidimensional y tridimensional, torneados de columnas, esculturas y cortes de cualquier tipo.
Electromandriles de altísima calidad kW 40 / S6 montados sobre carro de acero y controlados mediante inverter, lo que permite la regulación del número de revoluciones entre 0 y 5000/6000/8000 rpm. Se han equipado con cabezal portaherramientas 0-90º o de doble giro con inclinación en continuo del eje de -20º a 200º, útil para elaboraciones de cinco ejes. Permiten el uso del disco y de herramientas diamantadas tipo muela de excavación, fresa vertical y punta diamantada. El cambio de herramientas puede ser automático o bien manual.
Sistema para la detección automática del espesor del tablero.
Sistema de detección del tablero, con cámara posicionada arriba del banco de trabajo y completa con software de adquisición de la imagen. La aplicación permite agilizar la programación de la máquina, posicionar las piezas y detectar los posibles defectos del tablero.
Almacén de herramientas lineal de diez puestos para conos ISO 50 con extensiones de longitud máxima 600 mm, completo con cubierta de acero inoxidable de levantamiento neumático.
Almacén de herramientas giratorio de dieciséis posiciones para cono ISO 50 y dos para disco vertical de diámetro. 625 y 825 mm. El almacén se ha posicionado lateralmente a la máquina y se mueve mediante base móvil, que permite su posicionamiento en el interior del área de trabajo para realizar el cambio.
Sistema de medición de la longitud y del diámetro de las herramientas, imprescindible para realizar elaboraciones precisas.
Paredes de sustentación de acero arenado y pintado en triple capa

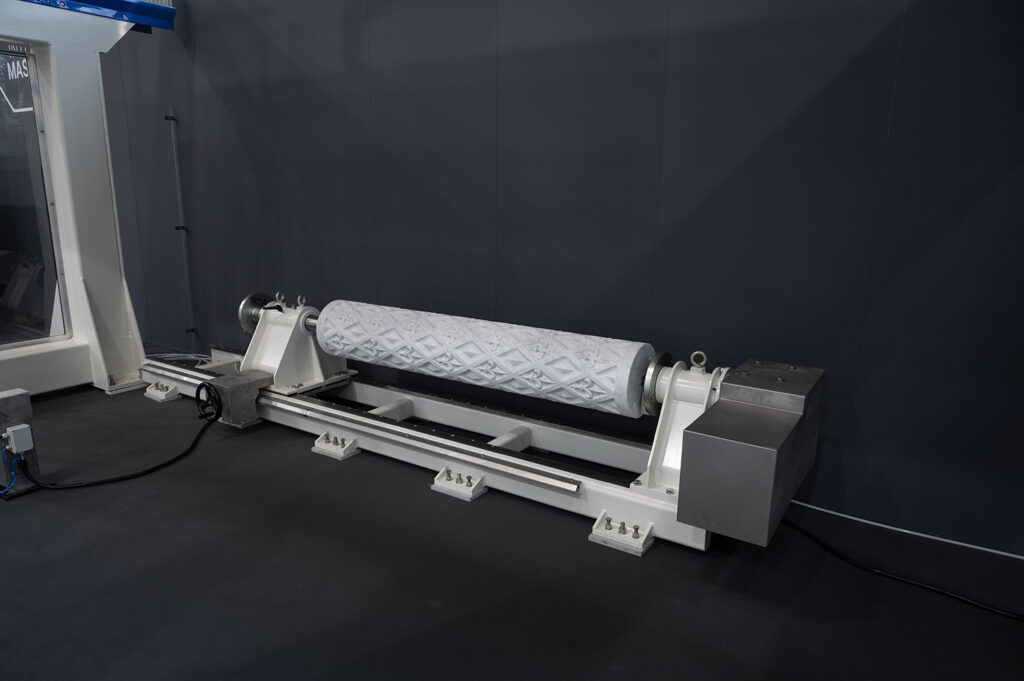

Torno que permite realizar columnas de sección circular o con formas complejas.
Sistema de fijación de las piezas mediante ventosas de taza y bomba para el vacío (debe combinarse con banco de aluminio fijo u oscilante o plataforma). H120mm.
Número Dos dispositivos de iluminación de LEDs posicionados perpendicularmente con respecto al plano de trabajo.
Permiten una difusión homogénea de la luz para mejorar la adquisición de imágenes por parte de la fotocámara en caso de ambiente escasamente iluminado
Láser lineal marca-corte para visualizar la dirección de corte del disco o para detectar el perímetro del tablero.
Consola de control constituida por brazo de sustentación de doble articulación, controles manuales, vídeo de 21” de pantalla táctil, teclado y puerto USB para la importación de archivos.
Administra la integración de la máquina con los softwares de programación
La perfección en las elaboraciones se alcanza a través de varios movimientos que necesitan ser coordinados perfectamente entre ellos. Toda máquina Donatoni nace con un sistema inteligente de gestión del trabajo, integrado con todas las partes que controlan los movimientos; nosotros este sistema lo llamamos D-Inside, justamente el Cerebro de la máquina; es una interfaz avanzada pero sencilla desde el punto de vista de la usabilidad, también para operadores pocos expertos, que permite coordinar el sistema máquina-software.
La elaboración de perfilado puede realizarse en modalidad tanto de desbaste (peinado), como de acabado (cepillado), e incluso en modalidad combinada.
ISOCAM es el software que permite crear archivos para la ejecución de perfiles rectilíneos o de arco cóncavo y convexo, tanto con disco en vertical, como con el disco en horizontal.
Parametrix es el software sencillo e intuitivo desarrollado por Donatoni Macchine y pensado para optimizar la gestión de los cortes en lastra de piezas de formas distintas.
Es un programa que permite administrar elaboraciones de corte con disco y permite la introducción de perfiles rectilíneos y curvilíneos (escalones, encimeras para cocina, rectángulos, coberturas) utilizando formas predeterminadas o importadas de archivo DXF. En función de la superficie disponible, es posible configurar la disposición de las piezas y la secuencia de los cortes, optimizando los tiempos y reduciendo, al mismo tiempo, los desechos de material. Con este software se incluyen funciones de anticolisión de las piezas, nesting manual y automático de las piezas y, además, la gestión de las estadísticas de producción y de los pedidos. Parametrix puede combinarse con los sistemas Photoslab y Move-System, que permiten la detección automática de la lastra y la manipulación, a través de un sistema de ventosas, de las piezas cortadas, reduciendo al mínimo la intervención del operador.
Por medio de una fotocámara posicionada arriba de la máquina y del software de adquisición se detectan automáticamente las dimensiones de los tableros que hay que cortar y, gracias a la calidad elevada de la imagen, es posible ver máquinas, vetas y posibles roturas.
El sistema de esta forma permite optimizar la explotación de las dimensiones de los tableros y agilizar el posicionamiento de las piezas, evitando posibles defectos, o bien permitiendo realizar cortes, siguiendo las vetas del material.
El software se activa automáticamente con la instalación del accesorio “Fotocámaras para tablero”.
Sistema de detección constituido por un puntero láser montado en el cabezal de la máquina, que permite detectar perfiles bidimensionales con forma lineal o curvilínea.
Un software crea en tiempo real el dibujo (archivo DXF) en el monitor de la máquina.
A la terminación de la operación de detección el operador puede:
DONATONI Z 1400 es una estación de trabajo multifunción CNC de gran tamaño y control numérico, con cinco/seis ejes interpolados y carrera del eje Z de 1400mm. Es indicada para realizar elaboraciones de perfilado sencillas y complejas, rectilíneas, cóncavas, convexas, de arco, excavaciones de sección bidimensional y tridimensional, torneados de columnas, esculturas y cortes de cualquier tipo.
| Ejes interpolados | N° | |
| Carrera del carro del eje X | mm | |
| Carrera del puente del eje Y | mm | |
| Carrera de subida/bajada del cabezal (eje Z) | mm | |
| Rotación del cabezal porta-disco del eje C | grados | |
| Inclinación del cabezal interpolado del eje A | grados | |
| Dimensiones del banco | mm | |
| Diámetro mínimo del disco | mm | |
| Diámetro máximo del disco | mm | |
| Profundidad máxima de corte | mm | |
| Velocidad máxima del carro del eje X | m/min | |
| Velocidad máxima del puente del eje Y | m/min | |
| Velocidad máxima de los cabezales del eje Z | m/min | |
| Velocidad de posicionamiento de los ejes X Y | m/min | |
| Consumo agua | l/min | |
| Consumo de aire | l/min | |
| Tensión eléctrica estándar | V/Hz | |
| Disco máximo con Move2 | mm | |
| Peso total máximo levantamiento ventosas | kg | |
| Disco máximo palpador tablero | mm | |
| Peso total de la máquina | kg |
